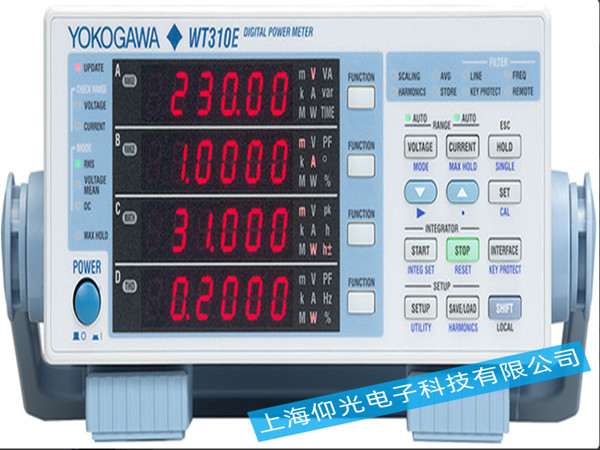

橫河功率計 WT310E 花屏故障維修方法
【作者】:YX 【發布時間】:2025-5-15 【來源】:上海仰光電子科技有限公司
橫河功率計 WT310E 花屏故障維修方法
橫河功率計 WT310E 在使用過程中，若出現花屏故障，不僅影響數據讀取，還可能干擾正常測量工作。以下是針對該故障的維修方法：
一、外觀及連接檢查
1. 檢查顯示屏外觀
首先，仔細觀察功率計顯示屏表面，查看是否有物理損傷，如裂痕、劃痕等。若顯示屏有明顯破損，很可能是導致花屏的直接原因，此時一般需聯系橫河官方售后或專業維修機構，更換同型號的顯示屏。
2. 排查連接線
查看顯示屏與功率計主板之間的連接線是否松動、脫落或損壞。可輕輕插拔連接線，確保連接牢固。若連接線外皮有破損、內部導線斷裂等情況，需更換新的連接線。對于一些使用排線連接的情況，要注意排線接口處是否有氧化、變形等問題，必要時使用橡皮擦輕輕擦拭接口金手指部位，去除氧化層。
二、電源與供電檢查
1. 檢測電源輸入
使用萬用表測量功率計電源輸入電壓是否正常，確保輸入電壓在功率計規定的工作電壓范圍內（如單項交流 220V ）。若電壓異常，檢查供電線路、電源插座等是否存在問題，可嘗試更換電源插座或供電線路。
2. 檢查內部電源模塊
打開功率計外殼（注意靜電防護，可佩戴防靜電手環），觀察內部電源模塊上的電容等元件是否有鼓包、漏液等現象。若發現此類問題，需更換損壞的元件。同時，測量電源模塊輸出到顯示屏的電壓是否穩定且符合標準值，若輸出電壓異常，需進一步排查電源模塊的電路故障。
三、主板及顯示芯片排查
1. 檢查主板焊點
仔細查看主板上與顯示屏連接相關的焊點是否有虛焊、脫焊情況。對于疑似虛焊的焊點，可使用電烙鐵進行補焊，但操作時要注意溫度和焊接時間，避免損壞主板。
2. 檢測顯示芯片
如果上述檢查都正常，故障可能出在顯示芯片上。由于顯示芯片的檢測和維修需要專業的設備和技術，一般需將功率計送至專業維修機構。維修人員會使用專業的芯片檢測儀器，如邏輯分析儀等，測試顯示芯片的工作狀態、信號傳輸?shù)仁欠裾！Ｈ舸_定顯示芯片損壞，則需更換同型號的顯示芯片。
四、軟件及設置檢查
1. 恢復出廠設置
查閱功率計操作手冊，嘗試對 WT310E 進行恢復出廠設置操作。這有可能解決因軟件參數設置錯誤導致的花屏問題。恢復出廠設置后，重新按照正確的步驟進行參數設置和測量操作。
2. 檢查固件版本
查看功率計的固件版本是否為最新版本。若不是，可聯系橫河官方獲取最新的固件升級程序，并按照官方指導進行固件升級，以修復可能存在的軟件漏洞或兼容性問題導致的花屏故障。
在維修橫河功率計 WT310E 花屏故障時，若對操作流程不熟悉或沒有相關維修經驗，不建議自行拆卸維修，以免造成儀器的二次損壞。應及時聯系上海仰光電子服務中心進行處理。
