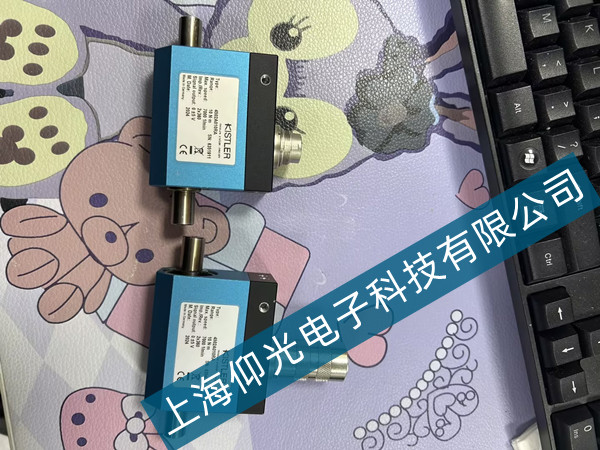

奇石樂扭矩傳感器轉子電路板維修全解析：故障原因與專業解決方案
【作者】:仰光電子 【發布時間】:2025-7-4 【來源】:
在工業精密測量領域，奇石樂扭矩傳感器憑借其高精度和可靠性被廣泛應用于汽車測試、航空航天及智能制造等領域。然而，其核心部件——轉子電路板——的損壞問題常導致設備停機，影響生產效率。本文結合行業案例與技術文檔，深入剖析轉子電路板損壞的常見原因，并提供專業維修方案。
一、轉子電路板損壞的四大核心原因
電氣過載與電源異常
電壓沖擊：輸入電壓超過額定值（如24VDC設備接入36V電源）可能直接擊穿電路板上的電子元件，如運算放大器、電容等。
過載損傷：傳感器長期承受超出量程的扭矩或瞬時沖擊（如機械過載約10%），可能導致應變片脫落或電路板焊點斷裂。
電源不穩定：供電電壓波動或紋波過大易引發元件老化加速，例如電容熱穩定性下降導致扭矩數值漂移。
環境因素干擾
溫度與濕度：傳感器工作溫度超出-20℃~70℃范圍時，電路板可能因熱脹冷縮產生形變；高濕度環境易導致內部元件受潮、腐蝕，甚至短路。
電磁干擾（EMI）：鄰近的電機、變頻器等設備產生的強電磁場可能干擾信號傳輸，長期累積會導致電路板信號失真或元件損壞。
機械安裝問題
軸系不對中：動力源與負載端同軸度偏差超過0.05mm時，傳感器會承受額外彎矩，導致轉子電路板受力變形。
聯軸器失效：補償能力不足的聯軸器可能將振動傳遞至傳感器內部，引發電路板焊點松動或元件脫落。
維護與操作不當
校準缺失：長期未進行零點校準或滿量程校準，可能導致電路板參數偏移，最終引發測量誤差或故障。
物理損傷：安裝過程中操作粗暴（如強行擰緊螺栓）或傳感器遭受碰撞，可能直接損壞電路板。
二、奇石樂扭矩傳感器轉子電路板維修的五大關鍵步驟
初步診斷與外觀檢查
外觀排查：目視檢查電路板是否有裂紋、燒焦痕跡或元件脫落，使用萬用表檢測關鍵節點（如電源輸入端、信號輸出端）的電阻值是否正常。
連接驗證：檢查電纜、插頭是否松動或氧化，確保信號線屏蔽層單點接地，避免地回路干擾。
電源與信號檢測
電源測試：使用示波器監測供電電壓穩定性，確認是否符合傳感器要求（如±15VDC或24VDC），并檢查保險絲是否熔斷。
信號分析：在無扭矩狀態下測量零點輸出，若偏離預期值（如10kHz基準頻率），需進行零點校準；加載已知扭矩后，驗證輸出信號是否線性變化，以判斷靈敏度是否異常。
環境與干擾排查
溫濕度控制：將傳感器移至標準環境（溫度25℃±2℃，濕度<70%）重新測試，若性能恢復，則需優化現場環境（如增加溫控設備或防潮措施）。
電磁屏蔽：遠離強電磁源，對信號線采用雙層屏蔽電纜或穿金屬管敷設，必要時加裝磁環抑制干擾。
內部維修與元件更換
元件級修復：若發現電容熱穩定性差或電阻虛焊，需更換同規格元件并重新焊接；對于集成電路（如MCU）損壞，需聯系授權維修中心進行專業更換。
電路板清洗：使用無水酒精清潔電路板表面污漬，避免導電顆粒引發短路。
專業工具與軟件輔助
診斷軟件：利用奇石樂專用軟件進行在線測試，通過分析信號波形定位故障（如傳感器內部應變片故障或A/D轉換異常）。
授權維修：若上述步驟無法解決，建議聯系奇石樂授權維修中心，其專業設備可精準檢測轉子電路板的微小缺陷（如焊點裂紋）。
三、預防性維護建議
定期校準：每半年進行一次零點與滿量程校準，確保測量精度。
環境監控：在傳感器附近安裝溫濕度傳感器，實時監測并預警異常環境條件。
操作培訓：對操作人員進行標準化安裝培訓，避免因軸系不對中或聯軸器選型錯誤導致故障。
備件管理：儲備關鍵元件（如電容、電阻）及診斷工具，縮短維修周期。
結語
奇石樂扭矩傳感器轉子電路板的損壞往往由電氣、環境、機械及維護等多因素共同作用導致。通過系統化的故障排查與專業維修，結合預防性維護策略，可顯著降低設備停機風險，延長傳感器使用壽命。對于復雜故障，及時聯系授權服務中心仍是保障設備可靠運行的最佳選擇。
