【作者】:mzx 【發布時間】:2021-9-7 【來源】:上海仰光

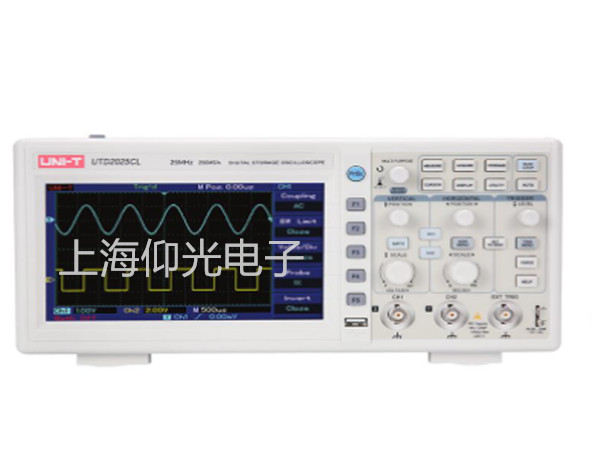

優利德UNIT示波器常見的故障維修及注意事項
示波器是一種用途十分廣泛的電子測量儀器。它能把肉眼看不見的電信號變換成看得見的圖像，便于人們研究各種電現象的變化過程。示波器利用狹窄的、由高速電子組成的電子束，打在涂有熒光物質的屏面上，就可產生細小的光點（這是傳統的模擬示波器的工作原理）。因此示波器被譽為“工程師的眼睛；”在示波器使用中常見的故障以及注意事項給大家分享一下：
一、示波器電源故障造成的不開機
示波器內部有獨立的電源模塊為主板和各功能模塊供電，故需著重關注用電安全。
使用中需注意的問題：
1、使用示波器原裝電源線；
2、確認電網穩定。當電網中有大功率電器接入時，先關閉示波器，拔下電源線，待電網穩定后再使用；
3、開機時：先插上AC電源線，再按開機鍵開機；
關機時：先按關機鍵關閉示波器，再拔掉AC電源線；
4、注意儀器使用環境，定期清理灰塵。
二、示波器燒通道/燒采集板
一般通道故障是由靜電或接入過大信號造成的，嚴重的時候更會燒掉采集板和主控板。這種故障維修難度大、周期長、成本高，故使用中需特別注意：
1、嚴禁用手或身體其他部位碰觸示波器通道接口，防止靜電損傷；
2、使用前先估算信號幅度，使用合適衰減倍數的探頭進行測試；
3、測試時先將探頭接好，再通入信號；測試完畢后先斷開測試信號，再取下探頭。
三、示波器系統問題
類似計算機，示波器也有一套自己的操作系統來管理和控制硬件和軟件資源。常見的示波器系統問題有系統崩潰，驅動程序丟失，數據丟失，磁盤/內存損壞等等。
使用中需注意的問題：
1、定期清理系統，進行全盤殺毒，備份系統；
2、不要對系統文件進行操作。對系統文件誤操作可能會導致系統崩潰；
3、注意開關機順序，禁止直接拔電源線。
